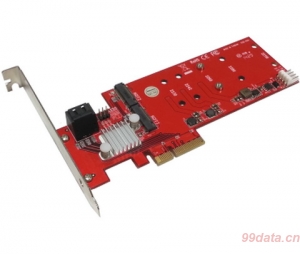

Addonics 4口 Hybrid HDD – M2(NGFF) SSD 混合硬盘RAID卡

在混合硬盘模式下，.通过M2 SSD 固态硬盘可以提升整个存储系统的传输性能，显著缩短系统启动时间，改善存储系统的读写性能。特别适合各种IO密集，同时需要海量存储空间的应用，例如：游戏、视频编辑, CAD/CAM等。

在标准模式下，2块M2 SSD固态硬盘与2块SATA硬盘可以独立使用，在操作系统中显示为4个盘符，也可以配置为2组独立的RAID 0或RAID 1，还可以组合成一个 RAID 10。 2个SATA接口支持Port Multiplier，传输速度为 6Gbps。

两种配置方式

混合硬盘模式

标准模式

在标准模式下，可以按照以下几种方式进行配置:

1、安装2块SATA M2(NGFF) SSD固态硬盘与2块 SAT A接口的硬盘，4块硬盘独立使用，在操作系统中识别为4个盘符；

2、安装2块SATA M2(NGFF) SSD固态硬盘与2块 SATA接口的硬盘，2块SATA M2(NGFF) SSD固态硬盘做一组RAID0或RAID1，2块 SATA接口的硬盘做一组RAID0或者RAID1。

产品特性

· M2 (NGFF) SSD可以提升系统的整体性能，SATA接口的硬盘容量更大、成本更低

· 支持2中运行模式:

· 混合硬盘模式 (HDD+SSD) : 安全模式 (镜像保护) 或容量模式 (性价比好)
混合硬盘模式下可以发货SSD固态硬盘80%的性能，而成本只有SSD固态硬盘的三分之一。

· 标准模式 : 可建立2组RAID，RAID0或RAID1, 也可以是4块硬盘组 RAID10 或者4块硬盘独立使用

· PCIe 4X 插槽

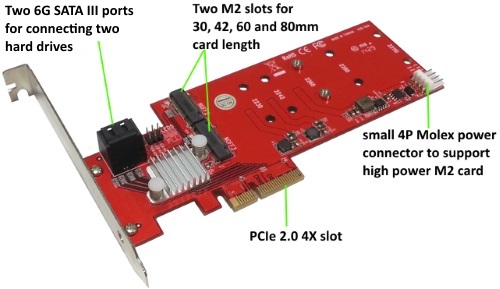

· 2个 M2 SSD插槽与2个 SATA 接口，可同时安装2块SATA M2(NGFF) SSD固态硬盘以及2块SATA接口的硬盘

· 其中的一个端口支持Port Multiplier

· 支持Native Command Queuing (NCQ)

· SATA III 传输速度 6.0Gbps

· 兼容支持 SATA I, II , III 接口的硬盘

· 包括高低两种规格的挡板，可安装到多种台式机、工作站、服务器主机中

· 支持的操作系统OS: 可以支持任何内置AHCI 驱动的操作系统, Windows XP (需要安装驱动)，任何新的操作系统，包括Windows 7, 8； Mac OS 10.6 或更高版本；新内核的Linux 操作系统都支持AHCI

技术参数

· 2个7-Pin 6 Gbps SATA III接口，2个SATA M2(NGFF) SSD插槽。 PCIe 2.0, ×4扩展转接卡

· 兼容支持PCIe 1.0 与 PCIe 2.0

· 支持5Gbps PCI Express 2.0

· 支持Serial ATA 3.0

· 支持 SATA III ，传输速度 6.0Gbps, 3.0Gbps, 1.5Gbps

· 支持混合硬盘模式 (机械硬盘与SSD固态硬盘混合使用), 基于硬件的RAID0, RAID1 与 RAID 10

· Hybrid Drive enables 80 percent of the performance of a solid state drive (SSD) at one-third the cost

· 混合硬盘模式: 安全模式 (镜像保护), 容量模式 (性价比高)

· 支持ATA 与 ATAPI 命令

· 支持 Native Command Queuing (NCQ)

· 支持2组RAID

· 支持Windows 2000, Windows XP（需要安装驱动）, 2003, Vista, Windows 7/8, 2008；Mac OS 10.6或更高版本；新内核的Linux操作系统

· 外形尺寸 (不包含 PCI 挡板): (W x L x H) ~ 55 mm x 167 mm x 16 mm (2.17 x 6.56 x .63 in)

· 重量: ~ 68g ( 2.40 oz)

· 运行温度: 0 °C to +60 °C

· 运行湿度: 5% to 90%

· 储藏温度: -40 °C to +75 °C

· 储藏湿度: 5% - 95% (non condensing)

· 1 年保修

· 符合RoHS 认证
